HG/T3796.3-2005桨式搅拌器的5种分类及结构图
作者：中实三水科技时间：2013-05-01 17:43
HG/T3796.3-2005桨式搅拌器将HG/T2124-1991中搅拌器叶片的型式——直叶和折叶两种扩展为平直叶、斜叶、弧叶、折叶和复合叶五种，扩大了桨式搅拌器选择的范围，以下汇总表就是钢制桨式搅拌器2005版行业标准规定的分类和结构图：
|
分类 |
结构图 |
||
|
桨式搅拌器 |

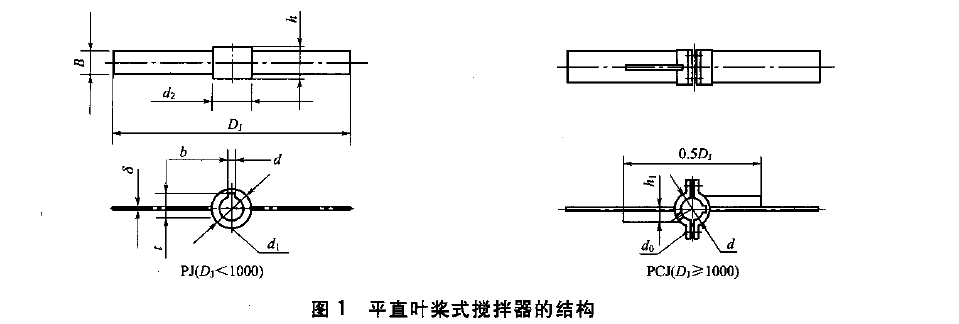

平直叶桨式搅拌器 |
平直叶 整体桨式（PJ） |
|
|
平直叶可拆桨式（PCJ） |
|||
|

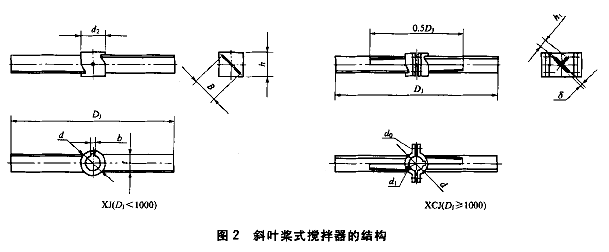

斜叶桨式搅拌器 |
斜叶整体桨式（XJ） |
|
|
|
斜叶可拆桨式（XCJ） |
|||
|

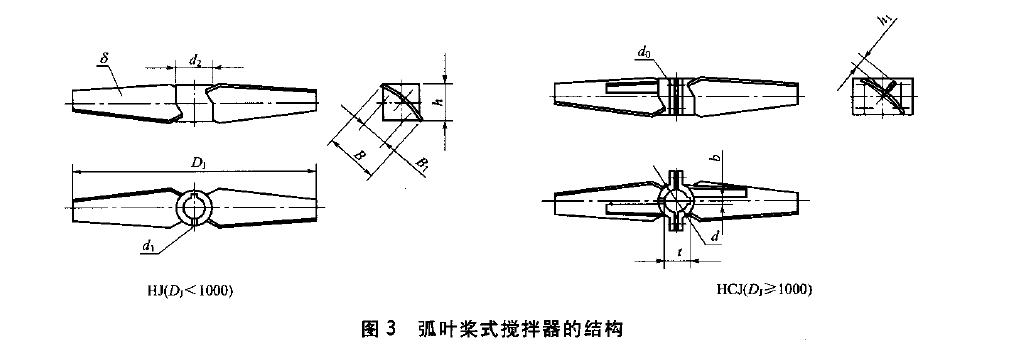

弧叶桨式搅拌器 |
弧叶整体桨式（HJ） |
|
|
|
弧叶可拆桨式（HCJ） |
|||
|

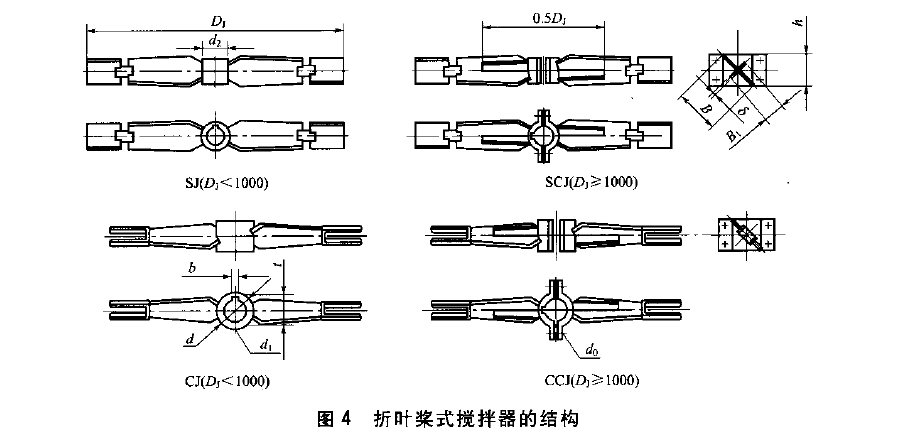

折叶桨式搅拌器 |
双折叶整体桨式（SJ-S） |
|
|
|
双折叶可拆桨式 （SCJ-S） |
|||
|
双折叶整体桨式 （CJ-C） |
|||
|
双折叶可拆桨式 （CCJ-C） |
|||
|

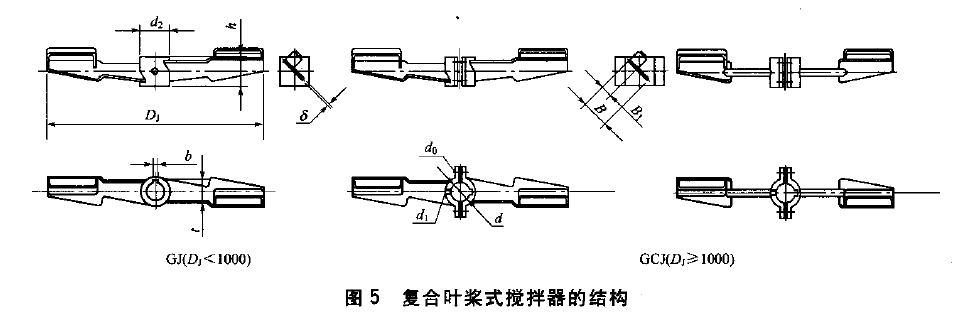

复合叶桨式搅拌器 |
复合叶整体桨式（GJ） |
|
|
|
复合叶 可拆桨式（GCJ） |
|||
以上资料由中实三水科技选自行业相关标准，本公司研发有专利推进式桨式搅拌器，以上资料仅供参考，具体桨式搅拌器的选型可咨询本公司相关技术人员。公司网站：www.czzsss.com www.chzhzhsh.cn www.czzsss.cn www.fensanji123.cn 。
