陶瓷纤维和陶瓷纤维搅拌
作者：www.czzsss.com时间：2013-11-11 13:16
陶瓷纤维是一种性能优异、纤维状轻质的新型绝热节能材料，广泛应用于工业、民用及国防领域的耐高温、绝热部位。其中多晶氧化锆纤维、氮化硅纤维、碳化硅纤维、硼化物纤维等陶瓷纤维的新产品近年被批量生产应用于特殊领域。
在《陶瓷纤维搅拌分散性的研究》一文中指出： 陶瓷纤维在水或分散介质中的均匀分散，实现纤维之间的良好架构是纤维复合材料湿法成型的关键。陶瓷纤维长径比大、表面电荷分布不均匀，由此产生的机械纠缠力，静电力等使得陶瓷纤维在水或分散介质中难以分散，容易发生纤维的聚集现象。陶瓷纤维的分散方法有机械搅拌，超声分散，添加分散剂等。纤维的分散效果的评价方法有通过拍照等观察纤维均匀情况，对分散后的产品进行比较，测定沉降时间和沉积密度等。而这些方法均难以快速有效地对纤维的分散效果进行评价。
文中提出了一种新的表征陶瓷纤维分散性的方法：即以搅拌后料浆中产生陶瓷纤维球的质量比来表征纤维的分散效果，可以快速有效地对纤维的分散效果进行评价。实验发现，搅拌不仅对陶瓷纤维有剪切、分散作用，还具有聚集成球的作用。当速度达到400rpm时成球化作用最明显，此时纤维最难分散。随着搅拌时间的增大，陶瓷纤维成球率先变大再减少最后达到一个动态平衡。此后增大搅拌时间对陶瓷纤维的分散并无效果。加入羟丙基甲基纤维素能大大降低陶瓷纤维的聚集现象；加入PAM的纤维料浆具有良好的分散性，当加入量为0.4%时，成球率几乎为0，此时陶瓷纤维分散良好。（此文原载《陶瓷学报》，文作者曾令可和王动力）

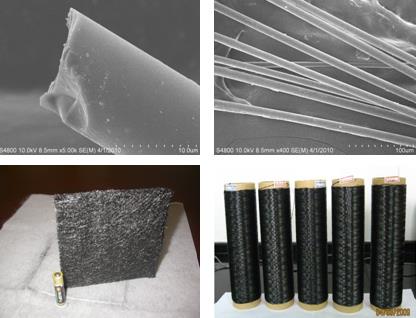

碳化硅纤维
【相关技术知识】
● 衬胶搅拌机的性能
