DF0.5小型真空转鼓过滤机




中实三水DF0.5小型真空转鼓过滤机



【型号】DF0.5


【特点】本小型真空转鼓过滤机,适合于科学实验、企业研发初试、中试环节中的固液分离,广泛用于用于食品、制碱、采矿工业、化工、煤炭和污泥脱水等领域。


【材质】不锈钢     碳钢







【详细资料】

DF0.5型小型真空转鼓过滤机概述

1、真空转鼓过滤机是连续式过滤机的一种,转鼓鼓体外圆面覆盖了一层或多层滤布,形成过滤面,过滤机以负压(抽真空)作过滤推动力,固液料浆被吸附到鼓面,通过滤布完成固、液分离的工艺目的。

2、DF0.5型小型真空转鼓过滤机,适合于科学实验、企业研发初试、中试环节中的固液分离。

3、真空转鼓过滤机适用于食品、制碱、采矿工业、化工、煤炭和污泥脱水等领域。



中实三水DF0.5小型真空转鼓过滤机



DF0.5型小型真空转鼓过滤机结构和工作原理



1、真空转鼓过滤机的转鼓鼓体外圆面被安装和覆盖了一层或多层滤布,形成过滤面,过滤机以负压(抽真空)作过滤推动力,固液料浆被吸附到鼓面以后,液体和粒径小于过滤面滤眼的固体颗粒被真空抽走,大粒径的固体颗粒被继续吸附在滤布表面形成一层厚厚的滤饼,最后在卸料区被刮刀强制刮离滤布,完成卸料。

2、分配阀的动盘固定在转鼓轴颈上,与转鼓同步旋转。动盘端面有一圈孔。每个孔与转鼓上对应的一个滤室相连。阀座不转动,其内侧端面上开有几条弧形槽,分别与外侧的接管连通。阀座与动盘贴合,各弧形槽顺序与动盘上的孔相通,旋转的滤室即可与固定的真空或压缩空气系统顺序联接,使过滤操作循环进行。

3、被抽走的滤液和水汽经过真空过滤机组的汽水分离器完成水和气的分离。



DF0.5型小型真空转鼓过滤机技术优势

1、这款小型真空转鼓过滤机,集欧式真空转鼓过滤机和美式真空转鼓过滤机的技术优势的基础上,进行了有效整合。

2、真空鼓体由30个过滤分室构成,密集细分的最大好处就是抽真空效果好。

3、真空分配阀体,采用加大型密封面,真空管口之间的间距加大,真空管内径加大,密封效果好,抽真空的可靠性好。

4、采用精密钣金制作工艺,采用巧妙地氩焊焊接工艺严格控制焊接变形,保证鼓体的精密同心度,确保卸料完全,残留少;采用严谨细致的检漏手段,保证无虚焊、无漏点,确保卓越的抽真空效果。

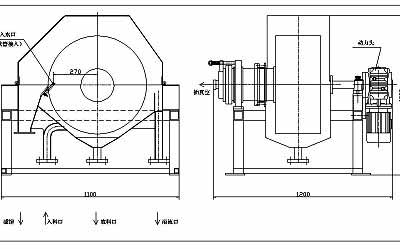

DF0.5型小型真空转鼓过滤机结构图:

中实三水DF0.5小型转鼓真空过滤机

DF0.5型小型真空转鼓过滤机技术参数



序号

项目

单位

数值

备注

1

过滤面积

m2

0.5



2

转鼓过滤机功率

kw

0.37

自带

3

真空机组流量

m3/h

180

外配,系统另配

4

真空机组真空压力

Mpa

0.098

外配,系统另配

5

真空机组水泵功率

kw

5.5

外配,系统另配

6

转速及变频调速范围

rpm

0~1.5

自带

7

反吹压缩空气气量

m3/h

10~20

外配,系统另配

8

反吹压缩空气压力

Mpa

0.4~0.8

外配,系统另配
